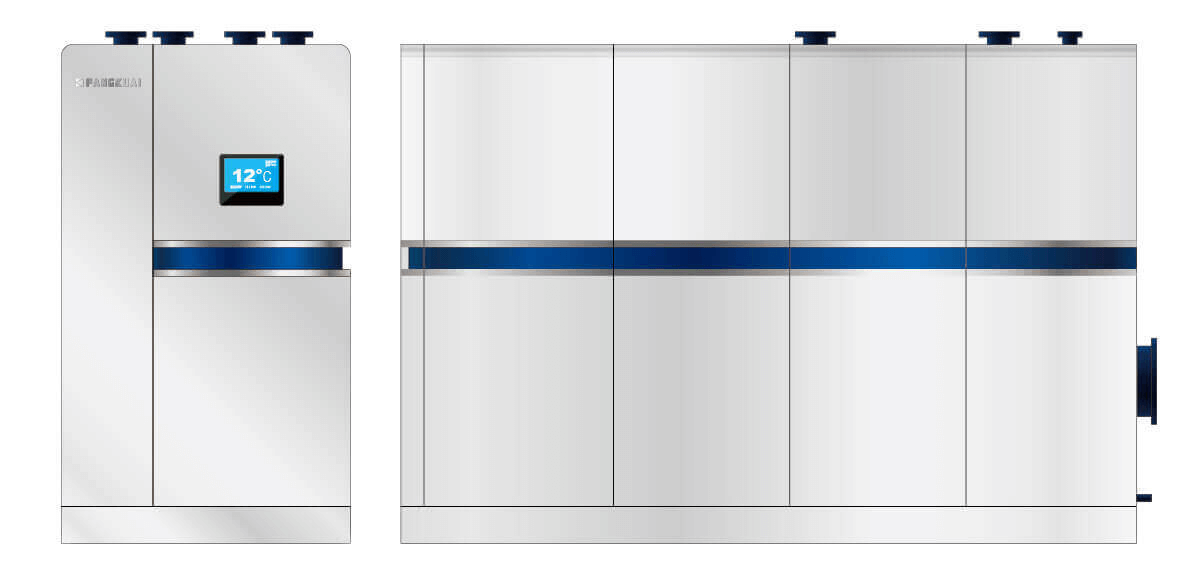

真空热水锅炉-T6
- 额定热功率：0.7-2.8MW
- 热效率：≥105.5%
- 适用燃料：天然气
- 应用范围：企事业单位、办公楼宇、酒店等供热水供暖等
产品简介：该锅炉采用一种新型的环保燃烧方式——全预混燃烧，燃气和空气提前进行全预混，通过精密的调节和控制，保证燃气和空气完全混合，燃烧更加充分。利用全新的Ultraten换热元件——羽翼管，独特的换热技术及结构设计，实现烟气深度冷凝，大大提高换热效率；同时采用硅铝合金等耐腐蚀性极好的材料，各部件经久耐用，锅炉整体使用寿命也有所延长。
咨询报价 咨询电话：13071069001产品优势
-
占地面积小
1、采用U型烟管，一根烟管内有两个烟气回程，一侧呈自由端，对炉胆无约束应力，解决锅壳结构紧凑产品空间不足的问题。
2、羽翼管换热技术，在减小体积的前提下也能有充分的换热面积，达到超高热效率。
3、冷凝器与后烟箱融为一体，进一步减小锅炉总体积。
-
容垢能力强
1、冷却水在传热管外部流通，不易结垢并且便于清理。
2、羽翼管采用大容积设计，长期使用下来不仅换热效率无衰减，冷却水流动也十分流畅，难以结垢。
-
高效低排放
1、全预混燃烧技术的运用使空气和燃气预先进行混合、表面燃烧方式使燃烧更加充分，燃料利用效率更高，NOx排放可低于18mg/Nm³，远超欧美等国家。
2、Ultraten羽翼换热与螺纹技术有机结合，确保烟气在各截面流速稳定、附加阻力小，各段换热面的利用率都有所提高。
-
一机可多用
1、锅炉采用通用标准管箱，一台锅炉可以适应单回路和双回路；大温差、小温差等不同运行模式的调配可完成多路换热器的配置，可同时实现多路供水；一机多用法，用户在使用上更具灵活性。
-
使用寿命长
1、羽翼管采用硅铝合金材质，极耐烟气环境腐蚀，经久耐用。
2、锅炉内热媒水是经过脱氧、除垢等特殊处理的高纯度水，在出厂前一次充注完成，使用时在机组内封闭循环，不增不减，无需进行补充或者更换。正常使用寿命可达20年以上，远超过普通热水锅炉10年左右的使用寿命。
核心技术
全预混燃烧
这是一种新型环保的燃烧方式，对燃料和空气进行全预混，通过精密的调节和控制，确保燃气和空气的完全混合，使燃烧更充分；采用表面燃烧技术，使燃烧效率更高，降低NOx排放量，排放低于18mg/Nm³。燃烧器结构简单，便于操作，用户仅操作锅炉控制柜开关即可自动开启运行；全预混燃烧器可实现比例调节，最大调节范围达到20 - 100%。
Ultraten技术--羽翼管
全新的Ultraten技术换热元件——羽翼管，高效节能，高度先进的冷凝技术保证了能源利用高效性，通过把燃气燃烧后生成的烟气中的汽化潜热充分吸收，从而使得能量得以被有效利用，既节省能源，又提高了使用热效率。采用高导热系数的铝硅合金材质，极大程度上延长了受压元件的使用寿命。
技术规格
节能概算
羽翼型冷凝真空锅炉的经济性对比 |
|||||||||
| 额定热功率（×10⁴Kcal/h） | 当量蒸吨（t/h） | 普通真空锅炉 燃料消耗量 |
羽翼型冷凝真空锅炉 燃料消耗量 |
冷凝式真空锅炉 每小时节约燃气量 |
一年节约费用 （年运行小时数7000h） |
||||
|---|---|---|---|---|---|---|---|---|---|
| 天然气（Nm³/h） | 煤气（Nm³/h） | 天然气（Nm³/h） | 煤气（Nm³/h） | 天然气（Nm³/h） | 煤气（Nm³/h） | 天然气（万元） | 煤气 （万元） | ||
| 60 | 1 | 76.7 | 171.6 | 67.87 | 151.8 | 8.9 | 19.8 | 18.7 | 13.9 |
| 90 | 1.5 | 115.1 | 257.4 | 101.8 | 227.7 | 13.3 | 29.7 | 27.9 | 20.8 |
| 120 | 2 | 153.5 | 343.2 | 135.7 | 303.6 | 17.7 | 39.6 | 37.2 | 27.7 |
| 180 | 3 | 230.2 | 514.9 | 203.6 | 455.5 | 26.6 | 59.4 | 55.8 | 41.6 |
| 240 | 4 | 306.9 | 686.5 | 271.5 | 607.3 | 35.4 | 79.2 | 74.3 | 55.4 |
| 300 | 5 | 383.6 | 858.1 | 339.4 | 759.1 | 44.3 | 99.0 | 93.0 | 69.3 |
| 360 | 6 | 460.4 | 1029.7 | 407.2 | 910.9 | 53.1 | 118.8 | 111.5 | 83.2 |
| 480 | 8 | 613.8 | 1373.0 | 543.0 | 1214.6 | 70.8 | 158.4 | 148.7 | 110.9 |
| 600 | 10 | 767.3 | 1716.2 | 678.7 | 1518.2 | 88.5 | 198.0 | 185.9 | 138.6 |
| 计算说明 | 天然气的参考价格为3元/Nm³；煤气的参考价格为1元/Nm³；锅炉的年运行小时数为7000小时。 | ||||||||
注：天然气低位热值:8500Kcal/Nm³，单价3元/Nm³
| 型号 | 额定热功率 | 额定工作压力 | 额定蒸汽温度 | 长 | 宽 | 高 | 换热器额定压力 | 热效率 | 热水产量 |
| 单位 | kw | MPa | ℃ | m m | m m | m m | MPa | % | t/h（10/60℃） |
| T6-700 | 700 | -0.02 | 93.5 | 3150 | 1350 | 2300 | 1.6 | 105.5 | 12 |
| T6-1400 | 1400 | -0.02 | 93.5 | 3570 | 1550 | 2330 | 1.6 | 105.5 | 24 |
| T6-2800 | 2800 | -0.02 | 93.5 | 4910 | 1730 | 2680 | 1.6 | 105.5 | 48 |
∗燃料热值：天然气低位热值按38.3MJ/Nm³
∗由于技术不断改进，如有变动恕不通知；详细参数请向方快锅炉有限公司总部索要。
换热器性能参数
| 项目型号 | 单个管箱 | 两个管箱串联 | 两个管箱并联 | ||||||
| 额定供热量 | 额定出/进口水温 | 热水流量 | 额定供热量 | 额定出/进口水温 | 热水流量 | 额定供热量 | 额定出/进口水温 | 热水流量 | |
| 单位 | MW | ℃ | m³/h | MW | ℃ | m³/h | MW | ℃ | m³/h |
| T6-700 | 0.47 | 60/50 | 40 | 0.7 | 60/40（80/60） | 30 | 0.7 | 60/50 | 60 |
| 60/40 | 20 | ||||||||
| T6-1400 | 0.93 | 60/50 | 80 | 1.4 | 60 | 1.4 | 120 | ||
| 60/40 | 40 | ||||||||
| T6-2800 | 1.87 | 60/50 | 160 | 2.8 | 120 | 2.8 | 240 | ||
| 60/40 | 80 | ||||||||
∗燃料消耗量为安装冷凝器以后的数值；燃料热值：重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³；
∗由于技术不断改进，如有变动恕不通知；详细参数请向方快锅炉有限公司总部索要。
